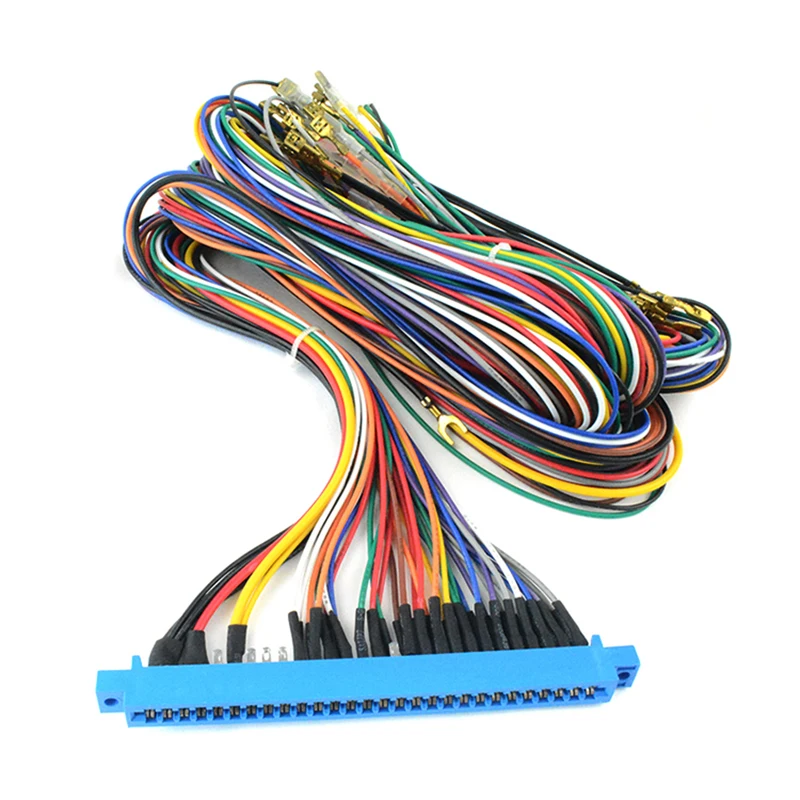

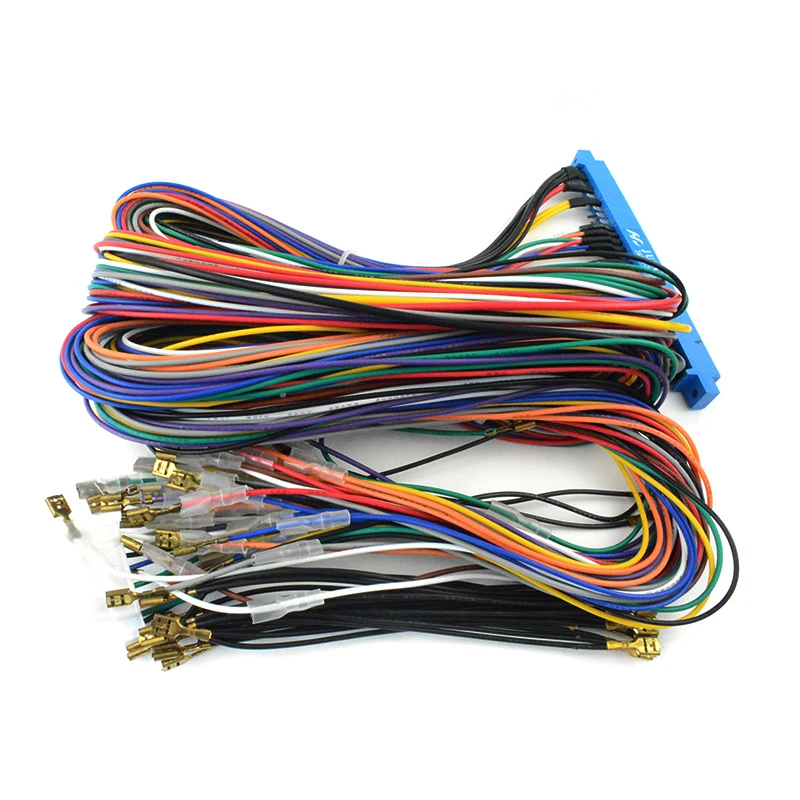

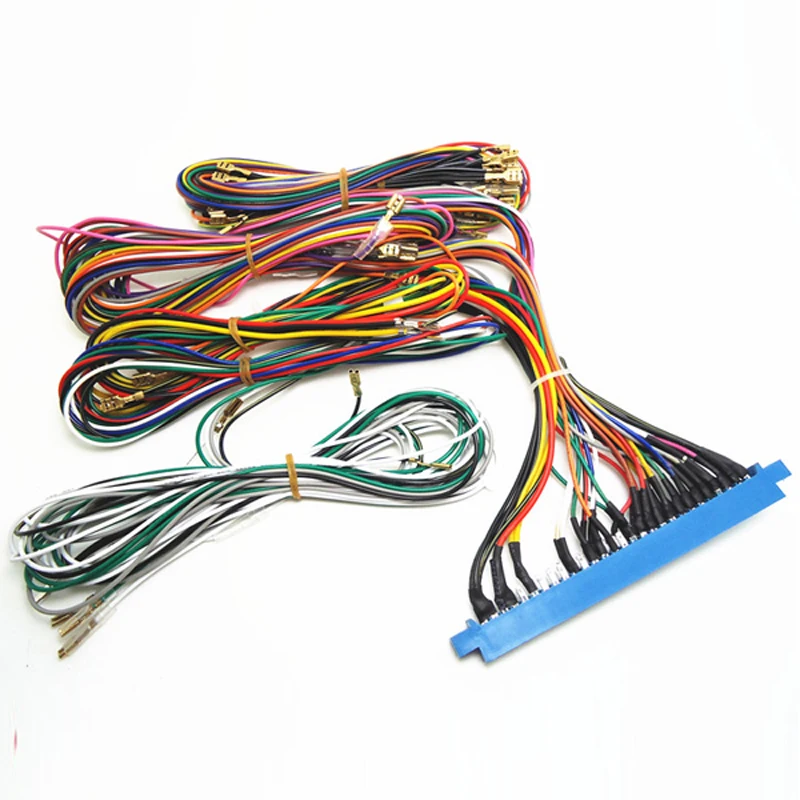

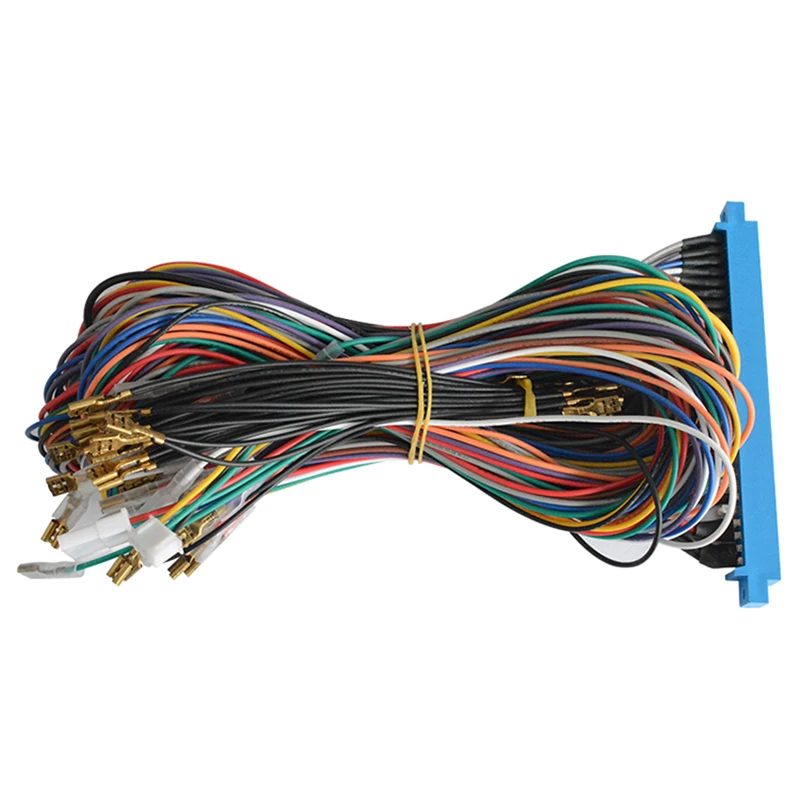

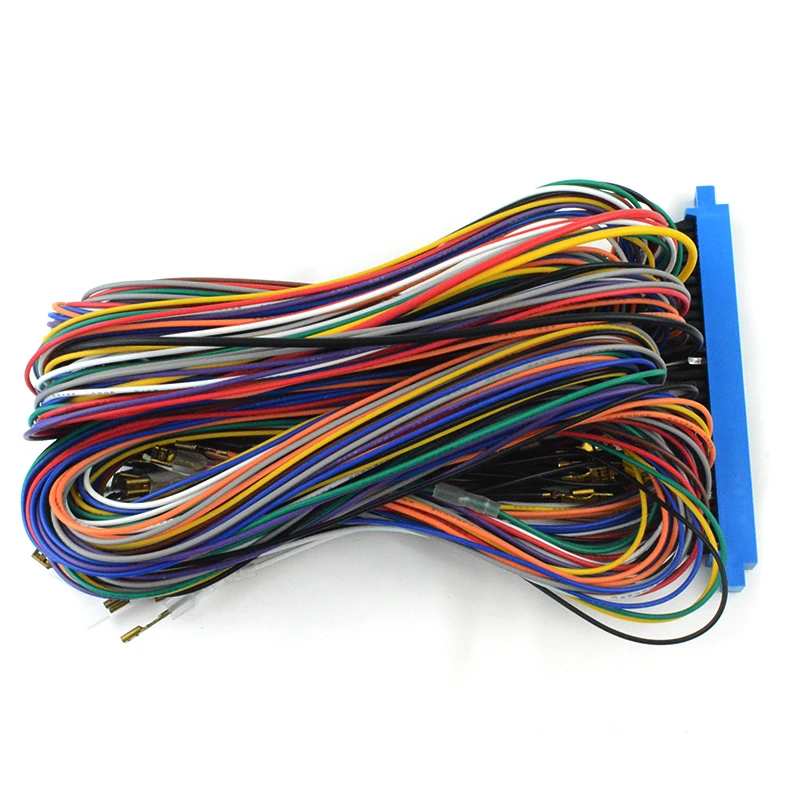

Новый 28*2 56pin JAMMA аркадный жгут ткацкий станок для аркадной игры доска шкаф провода

---

56 pin 100 см Jamma жгут для аркадной игры доска JAMMA шкаф провода/Жгут проводов ткацкий станок Аркада PCB доска

Это совершенно новый поративный приемо-Jamma с 2x28 шпильки 56 штифтов коннектор, который используется для стандарт Jamma набор аркадных игр (машины) и ПХД
Жгут JAMMA extender-это простое решение для увеличения длины вашего текущего 56-pin JAMMA.
Идеально подходит для удлинителя жгута вне вашего шкафа для устранения проблем или для более быстрого переключения платы!

Особенности:

(1) Все проводки используют 22AWG (22AWG достаточно для печатной платы Jamma), более дешевые проводки будут использовать только 24AWG или 26AWG или даже (отмечены 22AWG, но на самом деле с качеством 24 или 26 AWG) проблема в том, что сопротивление провода слишком высокое, Это может привести к значительной потере мощности до напряжения постоянного тока даже до PCB JAMMA!
(2) Быстрое подключение к источнику питания с прикрепленными клеммными вилками для всех напряжений (+ 5VDC, + 12VDC, -5VDC, GND).
(3) видеосигналы подключаются через стандартный разъем монитора.
(4) Полное заземление петли для всех тех джойстик/Кнопка микро-переключатели на панели управления. (5) легко следить за установкой с нижеуказанными листами!

Схема проводки:

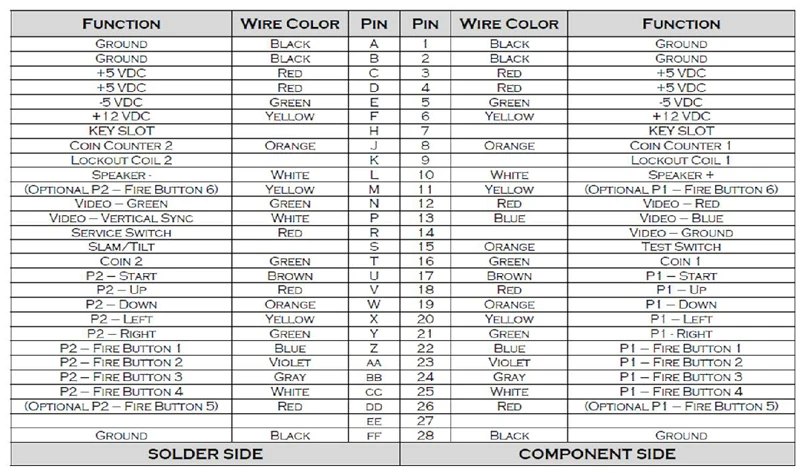

Таблица Pinout JAMMA:

Припой сбоку-альфа символов-28 контактов-A-Z, a-f

Поверхность припоя является основной поверхностью печатной платы. Это поверхность в любом месте, где припаянные соединения меньшего являются пустыми для просмотра. Немногие, если таковые имеются, меньше расположены на стороне припоя. Поверхность припоя распознается с помощью альфа-символов.

Компонентная сторона-числовые символы-28 контактов-1-28

Меньшая поверхность-это верхняя поверхность печатной платы. Это поверхность в любом месте. Меньшее значение поверхности распознается с помощью числовых символов. Как правило, печатная плата печатается, а кромка соединителя тиснена с помощью alpha и числовых символов.

Ознакомьтесь с таблицей размеров JAMMA Pinout:

N/C-нет подключения. Слот для ключа-
Конструкция ключевого слота выравнивается с помощью выхода в pinout части PCB. Эта характеристика безопасности, реклама, чтобы обещать, так как силовые секции сидений в правом конце pinout секции.
Если ребристый разъем перевернут, а силовая секция находится в противоположном или неправильном конце, к печатной плате может возникнуть непоправимый ущерб.
Если у ключа есть имя человека, удаленное с края соединителя, после этого отметьте соединитель на «стороне частей», чтобы помочь обещать правильное сидение.

Блок питания
-Контакты A-F, 1-6, e, f, 27, 28
-Булавки N, P, 13-15 секция монет
-Pins J, K, T, 8, 9, 16 секций контроллера (джойстик)
-Контакты V-Y, 18-21 кнопка переключения секции
-Контакты Z-B, 22-24 зная достаточно о «понимание PCB JAMMA и кромки коннектора Pinout», чтобы сделать твердый, обоснованный выбор сокращается на фактор страха.

Если вы применяете то, что только что узнали о «знании печатной платы JAMMA и разъема Edge Pinout», вам не о чем беспокоиться.

Примечание:

Для силовых секций: (контакты A-F, 1-6, e, f, 27, 28)
Когда вы подключаете кабели питания + 5 В + 12 В и-5 В, пожалуйста, прежде чем подключить их, необходимо дважды проверить, если вы их неправильно Подключите, возможно, что вы получите ваш jamma pcb поврежден.

Этот список включает:

1 шт./лот Удлинительный станок Jamma
