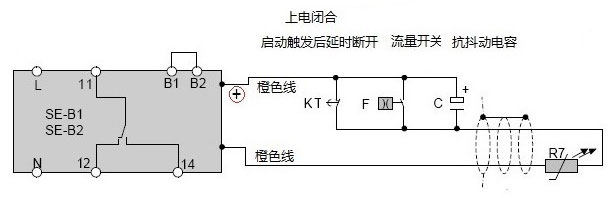

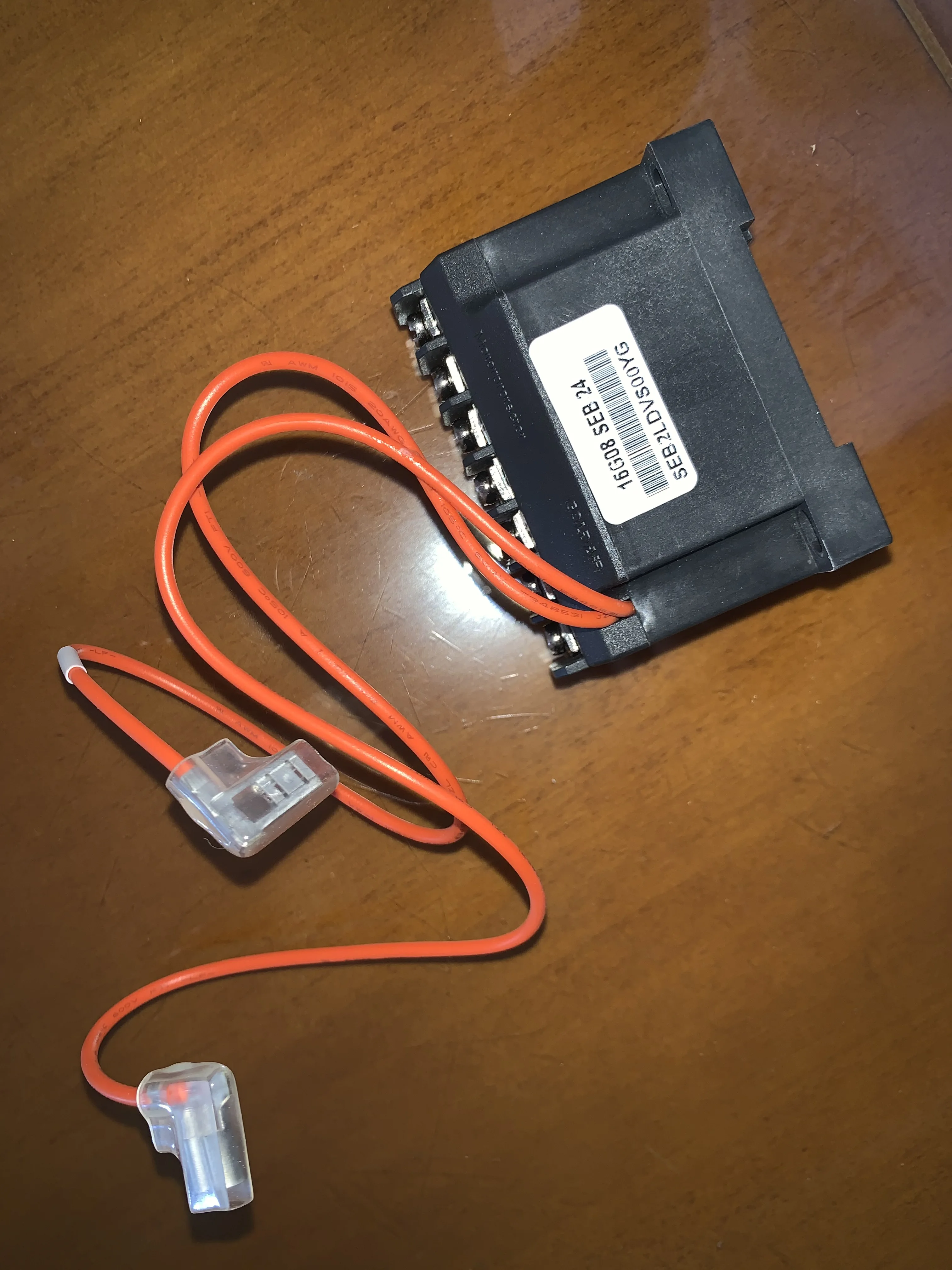

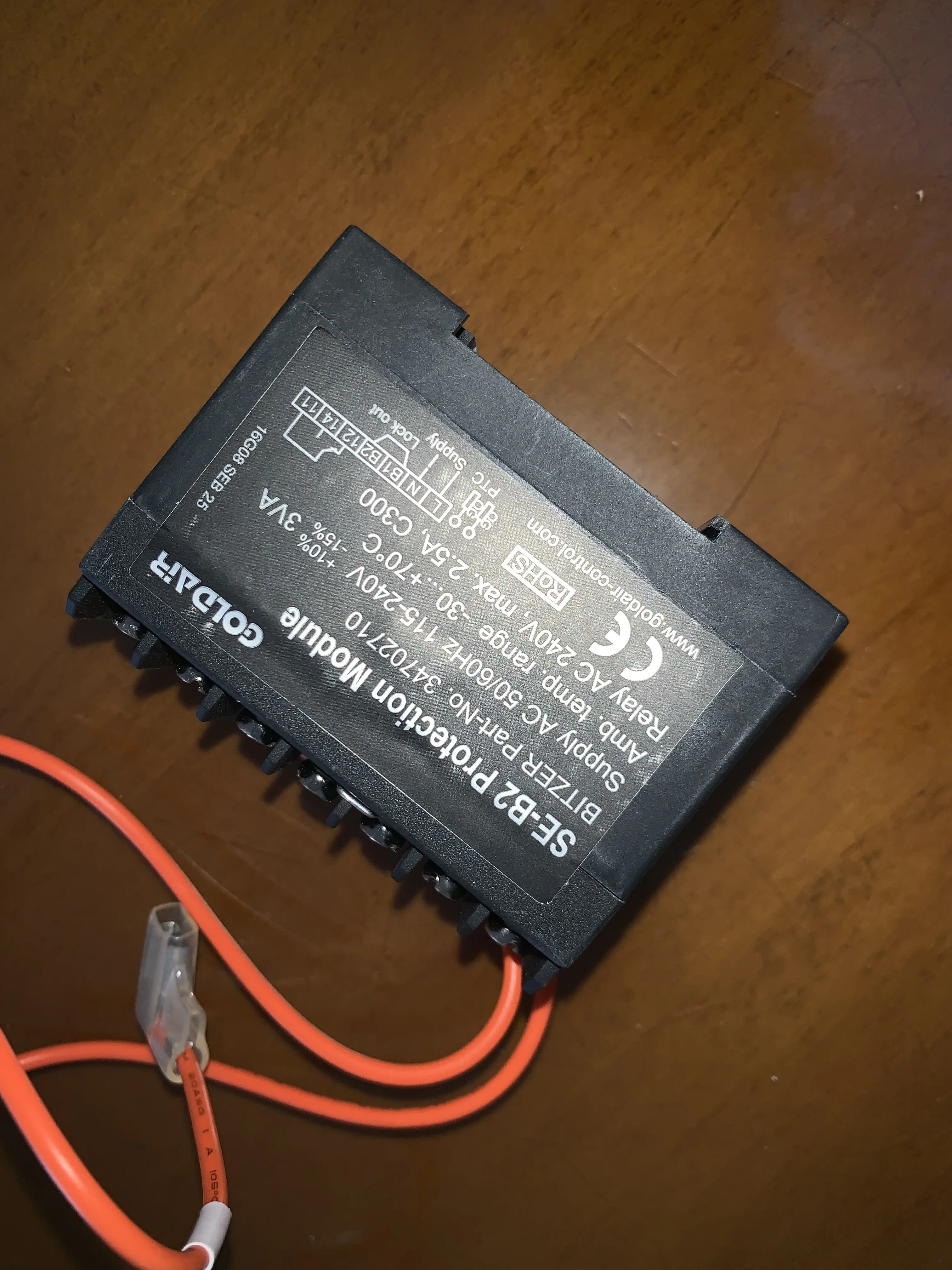

SE-B2 BITZER модуль защиты двигателя компрессора Битцер part-No.34702710 Введение В основном используется в тяжелых нагрузках или приводах, которые часто запускаются. Он должен использоваться в сочетании с термистором PTC и является самым надежным контрольным продуктом для защиты от чрезмерной температуры двигателя. Он может быть применен для винтового компрессора реле потока масла защита самоблокирующиеся случаи. Функциональное описание Используется в сочетании с температурными датчиками PTC для различных двигателей, которые требуют защиты. Могут быть подключены до 9 датчиков PTC в соответствии с DIN 44081/82, и могут использоваться датчики с различными температурами отклика. SE-B2 защита двигателя может контролировать несколько протестированных зон. Если сопротивление PTC в одной или нескольких областях превышает сопротивление соответствующего ответа на состояние высокого сопротивления, реле защиты двигателя отпускает и закрывает контактор. Когда двигатель остынет, и функция электронного замка высвобождается, мониторинг автоматически перезапускается. Электронное блокирующее устройство устанавливается на B1-B2 конце протектора. Функция блокировки может быть разблокирована, сняв B1-B2 кабель. После того, как двигатель не будет охлажен функцией электронного замка, устройство может выполнять самоконтроль. После выхода из строя датчика или цепи реле сбрасывается и выключается. Основные параметры Напряжение: 50 ~ 60 Гц 2,0 в A, AC 115-240 В ± 10% (Cat. № 16G08 SEB 25) Температура окружающей среды: -30-70 ° C Измерительная схема Тип n - sensor: PTC (DIN44081/082) N-количество датчиков: 1-9 N-R25, общая стоимость: <1.8 кОм N-R action 4.50 кОм ± 10% Сброс n -R 2.75 кОм ± 10% N Диапазон измерения напряжения Ue ≤ 2,5 V (АКК. В соответствии со стандартом IEC 60034-1) Выходное реле: макс. AC 240 в, макс. 2.5A, C300; Мин AC/DC >24 В, >20 мА Срок службы: около 1 миллиона раз Уровень защиты: IP20 (с верхней крышкой), IP00 (без крышки) Подключение: винт, 6,3x0,8 вставка, соединительный кабель 2xAWG20 L Длина линии = 350 мм Материал: PA66 Установка: Стандартная рейка 35 мм или непосредственно фиксированная Размер: 53*33*68 Применение-для реле потока масла защита обнаружения    SE-B2 используется в качестве реле потока масла и самоблокирующегося применения. B1-B2 клемма должна быть короткой. После обнаружения защиты реле потока масла, то есть самоблокирующая защита, модуль SE-B2 должен быть выключен в течение 5 секунд. KT реле времени используется в качестве короткого замыкания перед запуском. Электролитический конденсатор C обычно может выбирать 1000 мкФ Выдерживаемое Напряжение 25 в или более. Общие электролитические конденсаторы являются полярными. Обратите внимание, что положительный полюс должен быть соединен с положительным концом, и два PTCs подключены. Оранжевая линия имеет один конец с логотипом (+). Конденсатор C предназначен для предотвращения задержки дрожания переключателя потока. Время задержки зависит от емкости конденсатора. Емкость 1000 мкФ составляет около 3,4 секунд, таким образом, время задержки составляет около 34 секунды Если емкости конденсатор с алюминиевой крышкой, 10000 мкФ. Примечание: Если электролитический конденсатор перевернут, это может привести к разрыву конденсатора.
