SJ200 электрический контроллер джойстика промышленный трения

Характеристики среды

Температура хранения

Нормальная температура

Рабочая температура

-25 ℃ ~+ 80 ℃

Степень защиты фланца

IP56

Вибрация

Амплитуда вибрации ± 3g, частота 10HZ-200HZ

Шок

20 г, 6 мс, полусинусоидальный Тип

Класс защиты от помех EMC

100 в/м, 30 МГц-1 ГГц, 80%Модуляция синусоидальной волны, соответствует стандартам EN 50082-2 (1995)

Передача класс

150 кГц-30 МГц, класс B, соответствует стандартам EN 50081-2 (1993)

Класс антипомех ESD

Уровень 4, 8 кв контактный разряд, 15 кВ воздушный разряд, соответствует стандартам IEC 61000-4-2

Механический Технические характеристики

Приспособления для механического поворота

± 32 ° (потенциометр) ± 20 ° (Датчик Холла)

Рабочий крутящий момент

7.5N (50Nmax)

Срок службы

5000000 цикл

Механический толерантность

± 0,5 °

Электрические параметры

Закрытого типа

Напряжение питания

5 ± 0.5VDC

Потребляемая мощность тока

6,5 мА/каждый зал чип

Разрешение

ИнфинитE

Максимальное напряжение

15 постоянный ток непрерывного действия

Защита от обратной полярности максимальное напряжение

14.5VDC

Сопротивление нагрузки

5KΩ

Среднее напряжение (без нагрузки)

48~52% Vs

Потенциометр

Напряжение питания

DC24V

Ток питания

<20mA

Разрешение

ИнфинитE

Сопротивление (10%)

5KΩ, 10KΩ

Электрическое вращение

± 32 °

Диапазон выходного напряжения (относительное напряжение)

0~100%;10~90%

Максимальное напряжение

48%~52%

Потенциометр Максимальная нагрузка напряжения

32VDC

Максимальная потребляемая мощность (25℃)

0,25 W

Направление переключатель

Положение переключателя ± 3 °

Конфигурация продукта

Нет.

Проект

Содержание

-1 шт.

Промышленный

SJ200 промышленнего рычага

2

Операция направление

М-трение т-автоматическая пружина возвращения мс-трение с самоблоком TS-пружина возвращения с самоблоком

3

Операция направление

Одноосная система

4

Электрические выходная форма

Таблица SJ200-1

Зала выход

HV1:DC5V 0-2.5-5V

HV2:DC5V 0,5-2,5-4,5 V

HV3:DC5V 1,0-2,5-4,0 V

HV4:DC5V 1,25-2,5-3,75 V

Потенциометр выход

P1: выход в двух направлениях

P2: обычный однонаправленный выход

V1:DC24V-10V ~ 0 ~ + 10 в выходное напряжение

V2:DC24V + 10V ~ 0 ~ + 10V выходное напряжение

V3:DC24V-5V ~ 0 ~ + 5 в выходное напряжение

V4:DC24V + 5V ~ 0 ~ + 5V выходное напряжение

V5:DC24V 0 ~ + 10V выходное напряжение

V6:DC24V 0 ~ + 5V выходное напряжение

I1:4 wire4mA ~ 12mA ~ 20mA ток на выходе

I2:4 wire20mA ~ 4mA ~ 20mA ток на выходе

5

Потенциометр типа

1K,2K,5K,10K,20K,H-Hall

6

Кол-во переключатель

Количество сигнала переключателя 01, 02 и 03. См. Приложение 4-3 обычной закрытой формы

7

Общие закрытом положении

8

Тип ручки

См. Приложение 1-1 ~ 1-9

9

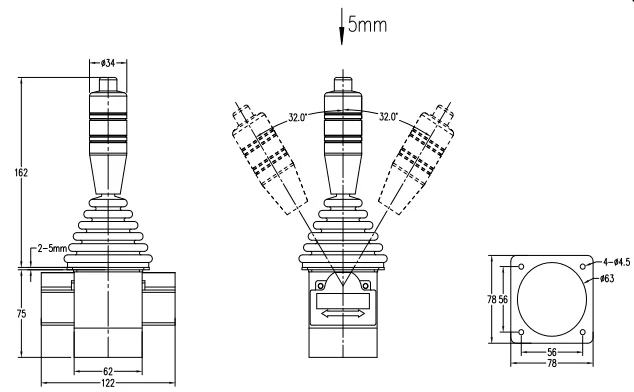

Размеры установки

См. Приложение 3-1

10

Обратите внимание

В соответствии со специальными инструкциями, не нужно.
