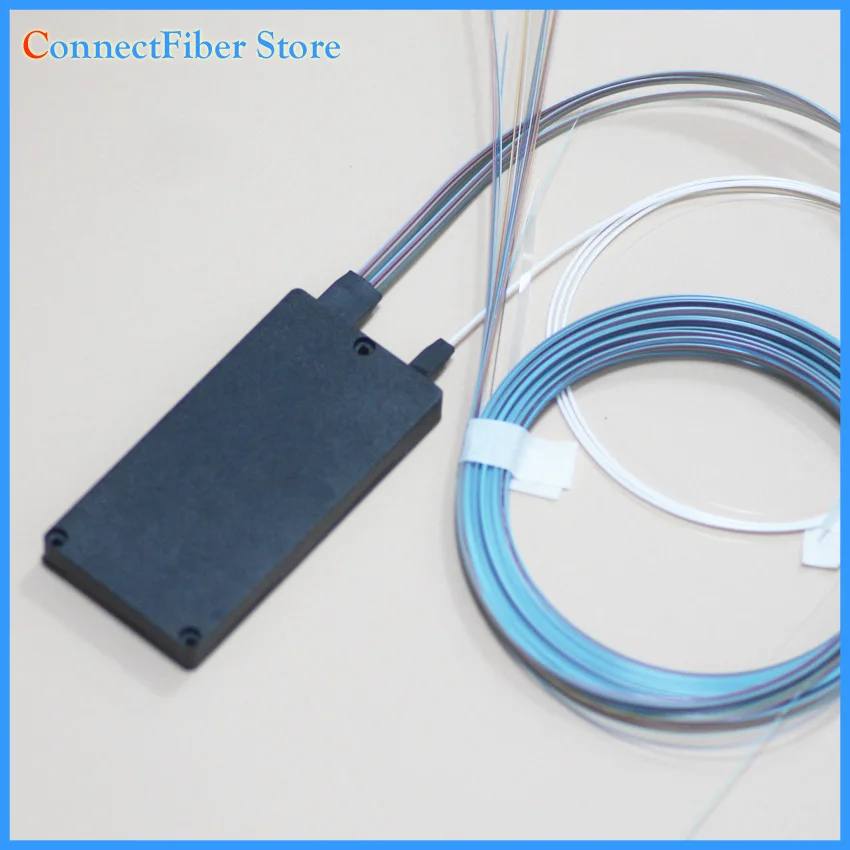

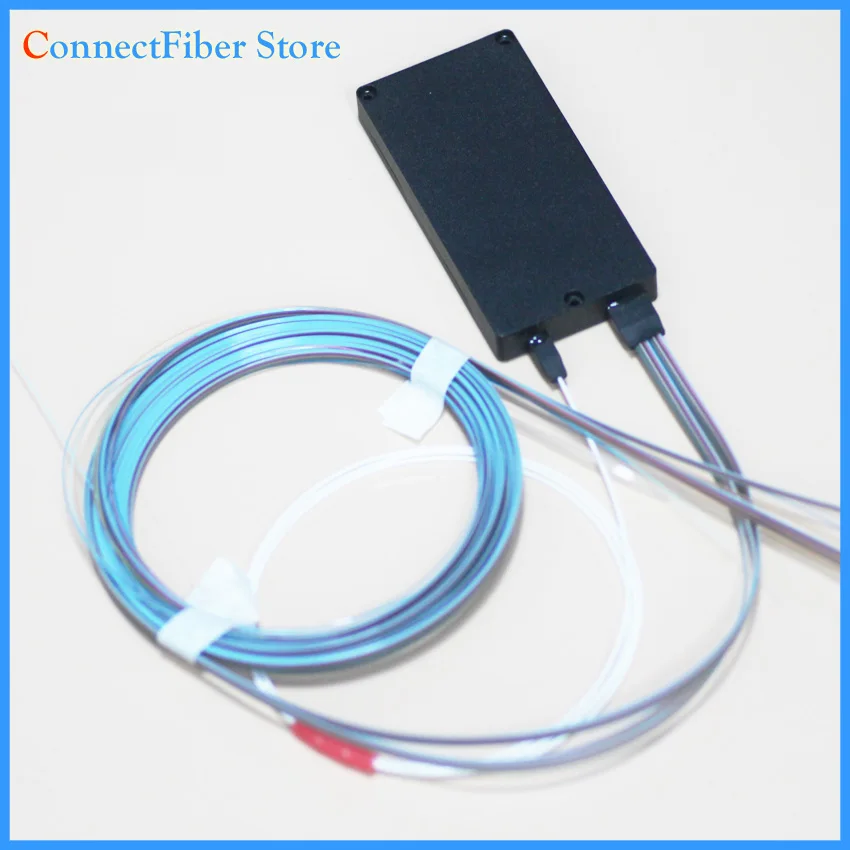

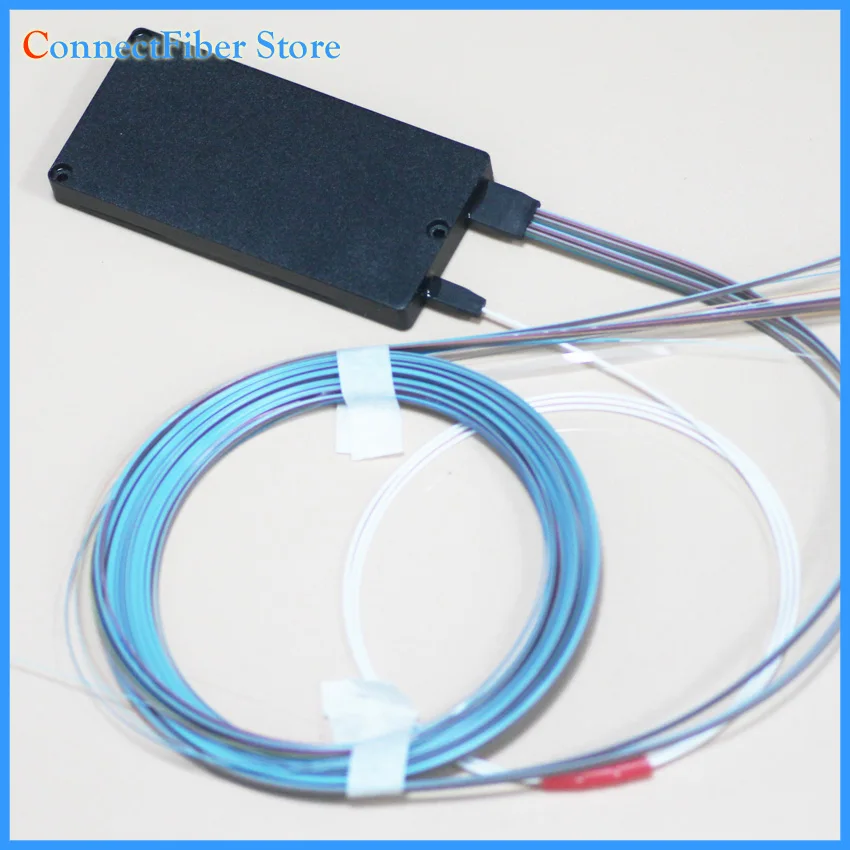

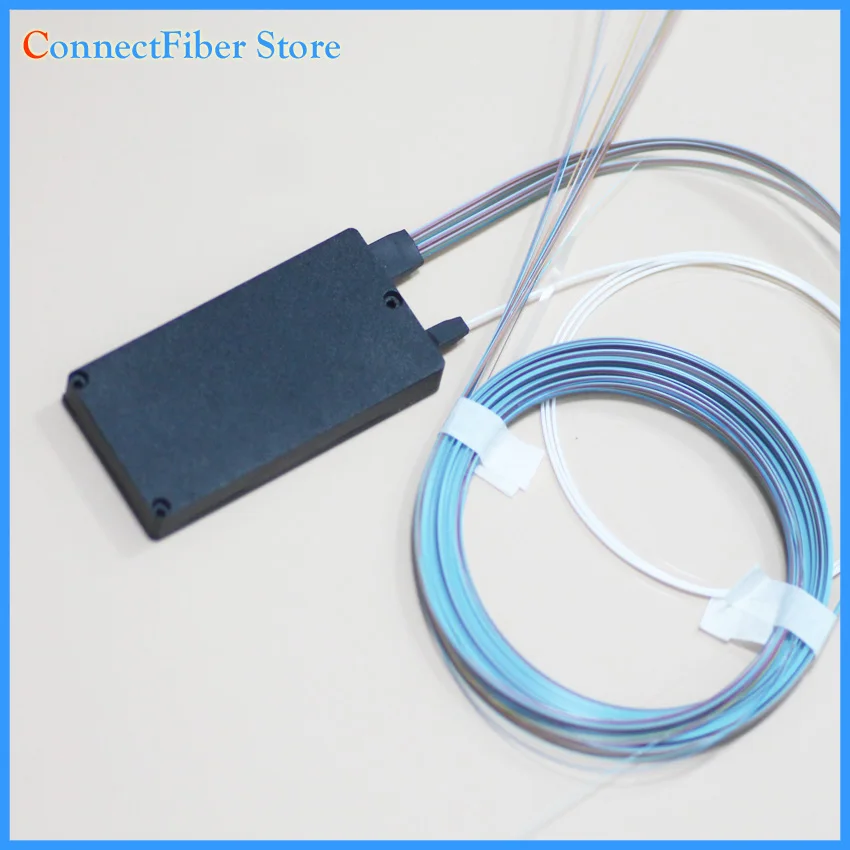

Компактный размер 17CH 150 GHz Тепловая AWG DWDM модуль



NEATEL awathermal AWG (Arrayed Waveguide Grating)-это высокопроизводительное устройство DWDM mux/demux, работающее на частоте 150 ГГц, без необходимости стабилизации температуры. Планарные обработанные кремнезем чипы состоят из направляющих сигналов arrayed для разделения или сочетания нескольких длин волн. Тепловая AWG s позволяет мультиплексировать и демплексировать сигналы DWDM в широком диапазоне рабочих температур, без необходимости в приводе нагревателя и мониторинге электроники. Эти AWGs предлагают низкую потерю вставки, отличную изоляцию канала, легкость обработки волокна и долгосрочную надежность в компактной упаковке. Технология athermalization NEATEL упрощает использование мультиплексоров AWG/демплексоров сетевыми поставщиками DWDM.



Характеристика



• 17 каналов x 150 ГГц Mux/Demux; • Ремешок с плоским верхом; • Полностью пассивный модуль; • Диапазон рабочих температур от-40 °C до 85 °C; • Низкая потеря вставки и PDL; • Низкий перекрестий; • Высокая однородность; • Не требуется Электроника; • Компактный размер; • Telcordia GR-1209/GR-1221 квалифицированный.   Оптическая Спецификация

Параметр		Блок	Значение
Тип полосы пропускания		-	Плоский верх	Гауссиан
Расстояние между каналами		ГГц	150
Номер канала		CH	17
Точность длины волны		Нм	± 0,05
Полоса пропуска 1 дБ		Нм	≥ 0,38	≥ 0,2
Полоса пропуска 3 дБ		Нм	≥ 0,58	≥ 0,4
Потеря вставки1		ДБ	≤ 6,0 Typ.4.5	≤ 3,5 Typ.2.8
Пульсация		ДБ	≤ 0,5	≤ 1,5
Однородность		ДБ	≤ 1,5	≤ 1,5
Прилегающий перекрестий		ДБ	≥ 23	≥ 26
Не прилегающий перекрестный стебель		ДБ	≥ 29	≥ 35
Общий перекрестный стебель		ДБ	≥ 21
Потеря в зависимости от поляризации (PDL)		ДБ	≤ 0,5 Typ.0.25	≤ 0,7 Typ.0.35
ПМД2		Ps	≤ 0,5
Хроматическая дисперсия2		Ps/nm	± 20
Потеря возврата		ДБ	≥ 40
Волокно	Входной порт	Мм	Φ0.9
	Выходная лента	-	-
	Вентилятор	Мм	Φ0.9
Рабочая температура		℃	-40 ~ + 85
Температура хранения		℃	-40 ~ + 85
Упаковка		Мм	80 × 40 × 9,6





Примечания:   1) все спецификации основаны на устройствах без разъемов и гарантированы на длине волны, поляризации и температуре. 2) PMD и значения хроматической дисперсии гарантированы дизайном. 3) IL на 0,3 дБ выше, RL на 5 дБ ниже для каждого добавленного разъема.         Оплата: Если у Вас возникли какие-либо проблемы при оплате, пожалуйста, свяжитесь с центром обслуживания клиентов AliExpress, чтобы попросить о помощи://helppage.aliexpress.com/buyercenter/index.htm Отгрузка: 1. Мы отправим заказы как можно скорее в течение 2-5 дней (за исключением выходных и национальных праздников), как только ваш платеж будет завершен. (Мы оставим вам сообщение, если какая-либо Задержка произошла из-за праздничных событий.) 2. Пожалуйста, укажите ваш полный адрес доставки с правильным номером телефона и почтовым кодом, особенно для России и Беларуси, пожалуйста, подтвердите ваше полное имя. 3. Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. Могут быть таможенные пошлины из-за таможенной политики некоторых стран. Как только это произошло, пожалуйста, сделайте таможенное оформление самостоятельно. Оптовая продажа/Прямая поставка: 1. Для дропшиппинг заказа, пожалуйста, отметьте "дропшиппинг заказ", мы будем приоритетом. 2. Для оптовых/дропшиппинг заказов, если у вас есть какие-либо идеи о цене или упаковке, пожалуйста, свяжитесь с нами заранее, мы предоставим вам лучший сервис, чтобы удовлетворить ваши требования. Послепродажное обслуживание: Мы являемся надежным продавцом, и у нас есть послепродажное обслуживание для всех наших таможенных служб. Если есть какие-либо вопросы о заказе, пожалуйста, свяжитесь с нами заранее, мы всегда будем здесь, пока вы не получите счастливый ответ. Обратная связь: 1. Пожалуйста, внимательно проверьте упаковку и товар, чтобы убедиться, что нет проблем. 2. Если у вас есть какие-либо проблемы или вы не полностью удовлетворены своей покупкой, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы решим проблему, чтобы удовлетворить вас. 3. Если нет проблем, пожалуйста, оставьте нам положительный отзыв 5 звезд. Обратите внимание: Тип штепсельной вилки ЕС означает, что продукты используются в европейских странах, таких как RU, PL, FR... за исключением Великобритании (которые используют Тип Великобритании). тип штепсельной вилки США означает, что продукты используются в США, Канаде, Мексике и Японии и так далее. Пожалуйста, выберите нужный тип вилки при размещении заказа. * Российским покупателям: Пожалуйста, при размещении заказа оставьте свой правый и реальный номер телефона, потому что таможня запросит у вас информацию о паспорте и идентификационный номер налога, чтобы помочь в таможенном оформлении. покупатель может помочь транспортной компании и таможне в оформлении.
