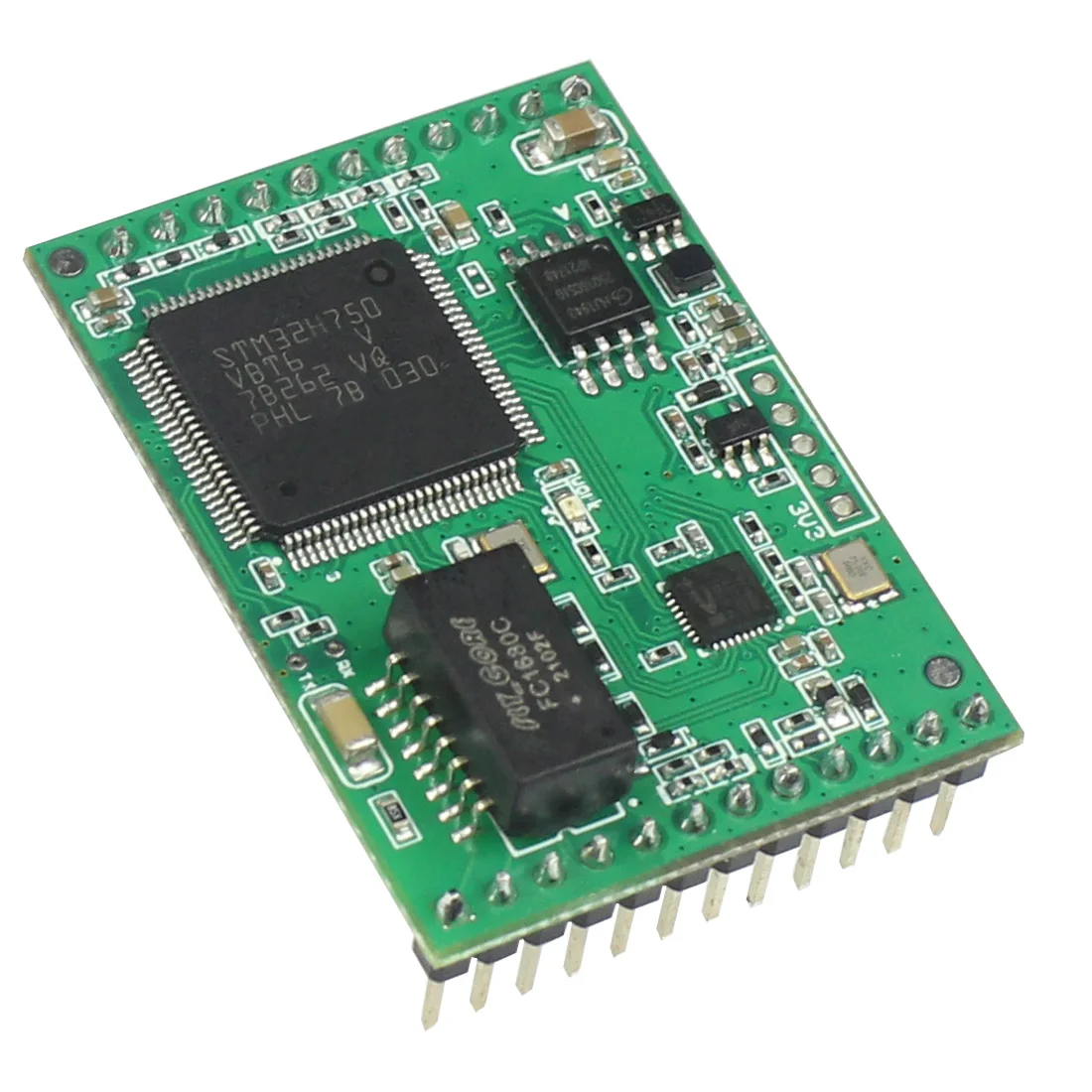

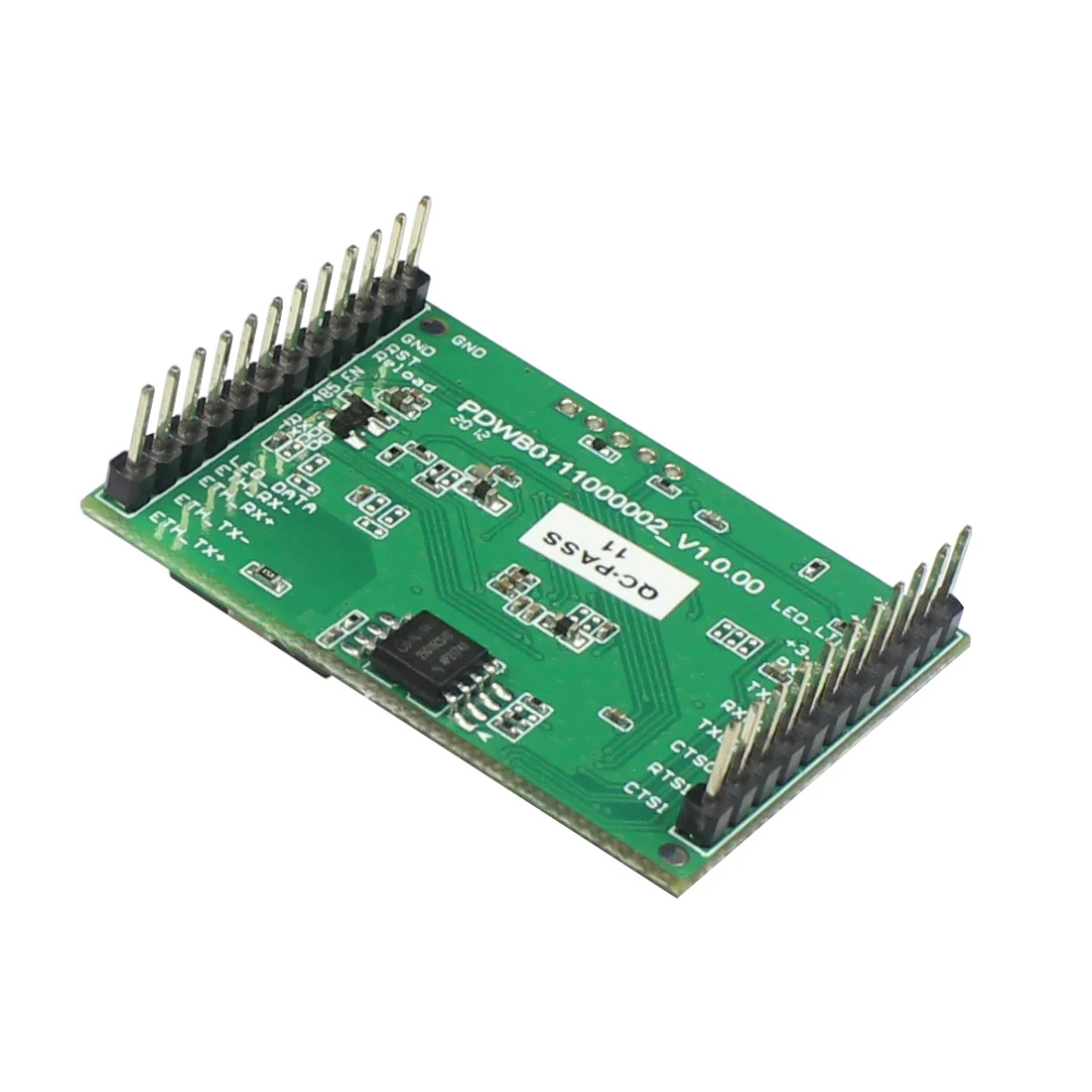

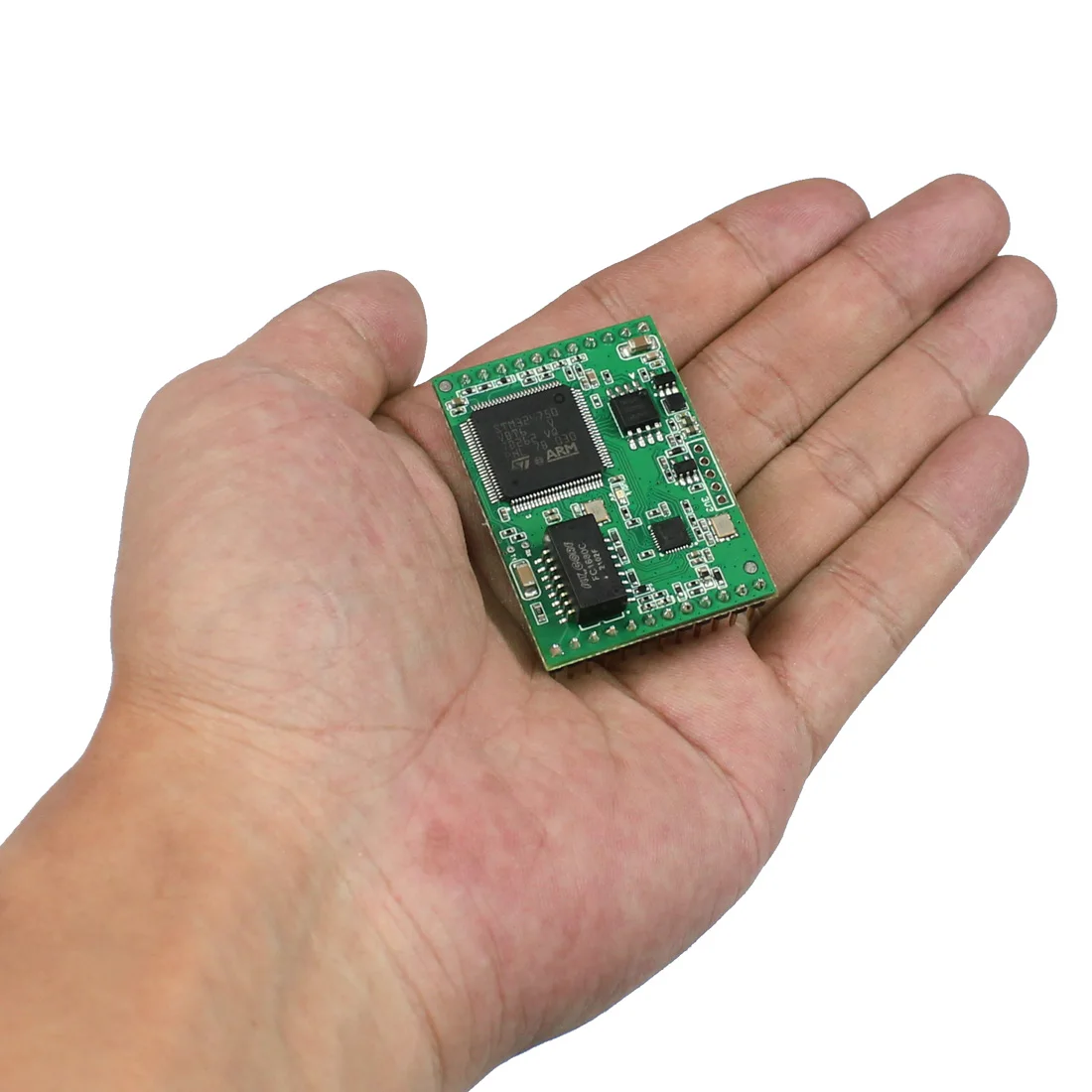

USR-TCP232-ED2 3-TTL серийные порты UART в модули Ethernet с DHCP http: // dp-modbus Q006 Промышленный

USR-TCP232-ED2 3-TTL серийные порты UART в модули Ethernet с DHCP http: // dp-modbus Q006 Промышленный

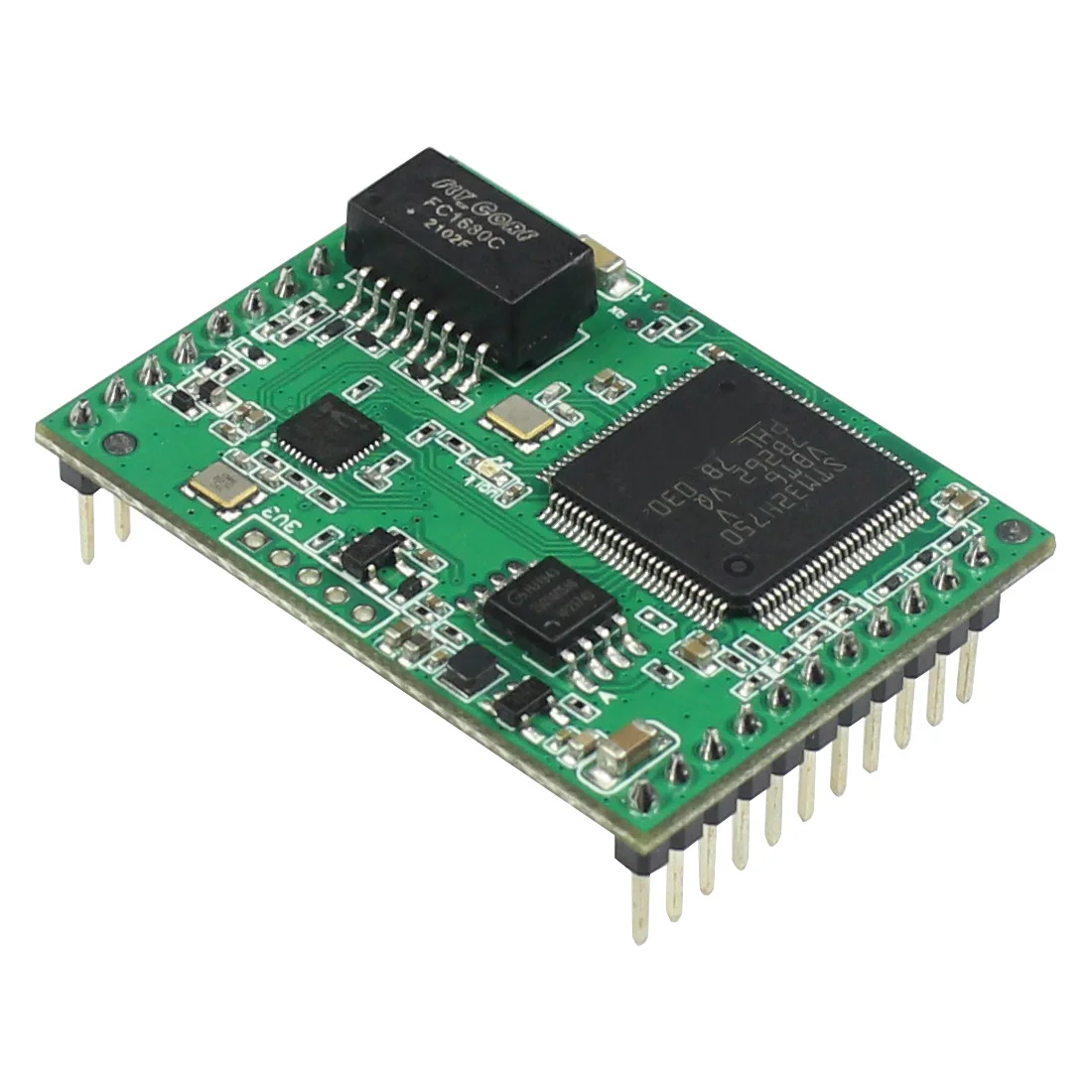

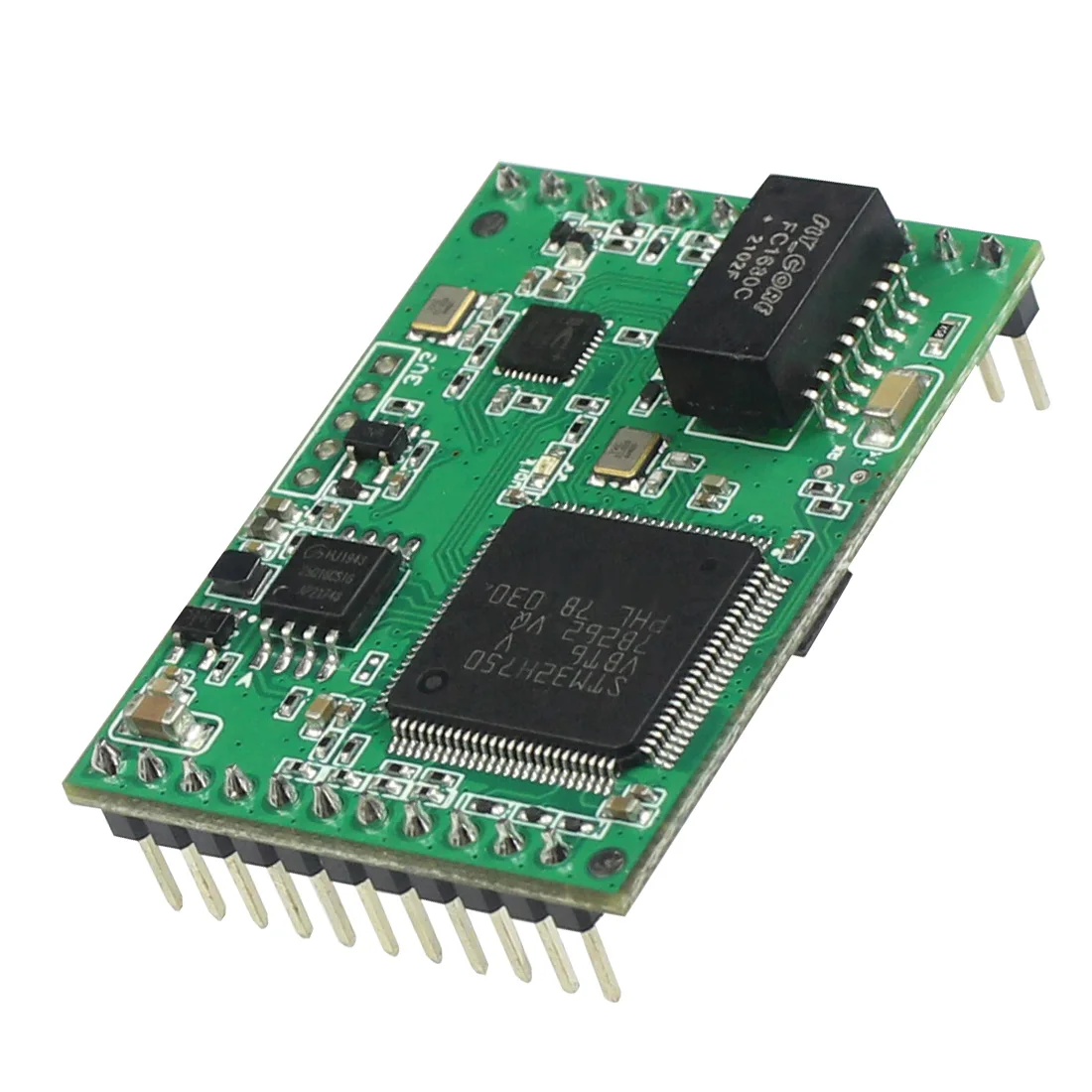

USR-TCP232-ED2 тройной последовательный сервер устройств, UART TTL к Ethernet/TCPIP модуль конвертер, поддержка D2D пересылки

3-TTL UART к модулям Ethernet USR-TCP232-ED2.

● Поддержка TCP сервера/клиента, UDP сервера/клиента, https клиента, виртуального COM
● Поддержка Modbus RTU в Modbus TCP
● Поддержка управления потоком CTS/RTS, XON/XOFF
● Поддержка 3 последовательных портов TTL работает независимо
● Конфигурация с помощью веб-страницы сервера, команд и утилиты Windows

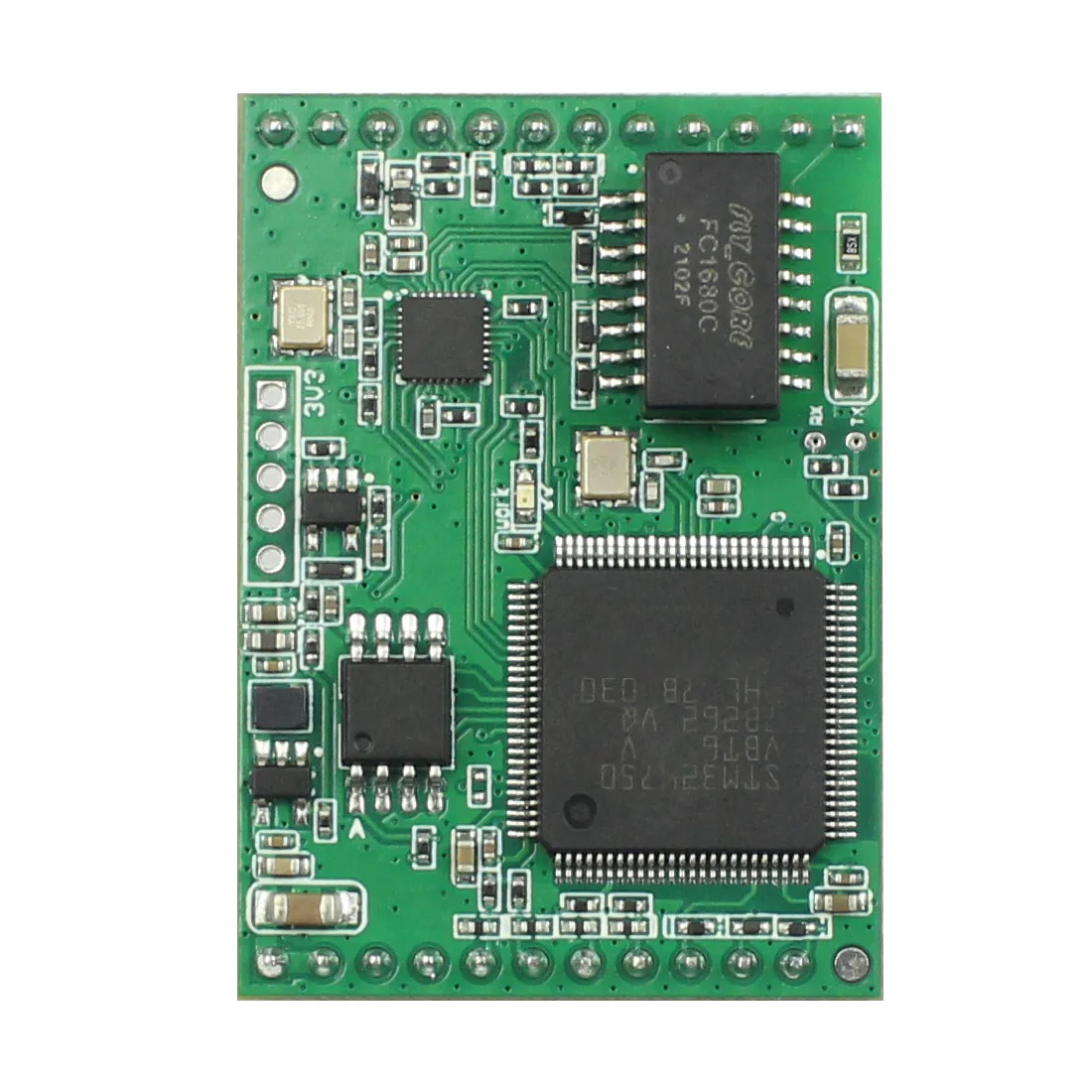

Введение модулей Ethernet USR-TCP232-ED2

Это модуль aserial TTL для Ethernet, используемый для прозрачной передачи данных. USR-TCP232-ED2-это тройной последовательный ethernet модуль, который поддерживает 3 * TTL работает одновременно. Он основан на Cortex-M4 растворе и его основная частота составляет до 120 МГц. И внутренний модуль интегрирует стек протокола TCP/IP.

Особенности модулей Ethernet USR-TCP232-ED2

Cortex-M4 ядро, диапазон промышленной рабочей температуры и стек протокола TCPIP. Авто-Auto MDI/MDIX,RJ45 порт с 10/100MbpsTCP сервер, Клиент TCP, клиент UDP, UDP сервер и клиент httpsD работают с несколькими портами, могут работать независимо в то же время, различать, какой последовательный порт подключается к устройству через порт numberSupport virtual serial port и предоставлять соответствующее программное обеспечение USR-VCOMSerial Bad rate От 600bps до 1024K bps; Проверьте Бит None,Odd,Even,Mark и SpaceDNS и DHCP Поддерживайте PC TCP/IP socket programming пример VB,C + +,Delphi, android и IOSBuilt-in веб-страница; Также можно настроить веб-страницу для кнопки usersreнагрузке, один ключ для восстановления по умолчанию settingsRJ45 со ссылкой/индикатором данных светильник, встроенный изолирующий трансформатор и 2 кВ Электромагнитная изоляция Глобальный Уникальный MAC Адрес, купленный у IEEE (начинается с D8-B0-4C); Пользователь может определить MAC адрес, поддерживающий обновление прошивки через сетевую поддержку keepalive, быстро обнаруживает мертвые ссылки, поддерживает учетную запись и пароль, может использоваться для входа на страницу и настройки сети, поддерживает один канал Websocket, реализует двунаправленную прозрачную передачу bewteen webpage и серийный 0 поддержка Modbus RTU к Modbus TCP поддержка UDP broadcast Функция

Область применения M2M модулей USR-TCP232-ED2

Промышленная передача данных, промышленная автоматизация и мониторинг защиты, общественная безопасность, умный дом, контроль мощности, экологический мониторинг, интеллектуальное сельское хозяйствоПроверка дверей на работе системы посещаемости,POS системы, продажа риса системная система автоматизации, контроль мощности, самообслуживания банковской системы, телекоммуникационная машина комнаты мониторинга

Режим работы встроенных модулей USR-TCP232-ED2

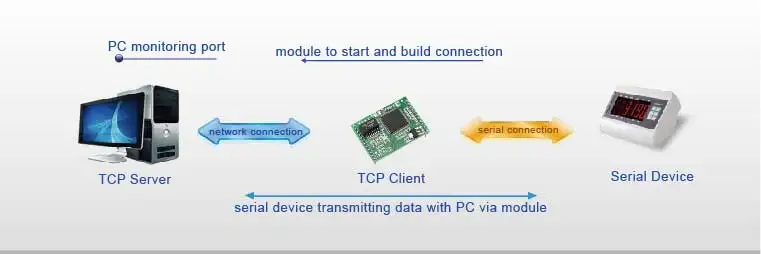

Режим Клиента TCPМодуль начинает подключение ко всем Сетевым TCP-серверам, в случае сбоя подключения модуль будет стараться повторно подключаться до достижения успеха, если соединение будет успешно выполнено, сервер будет передавать данные с серийным устройством.

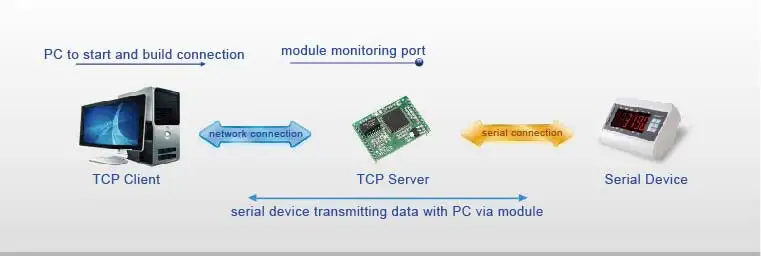

Режим TCP сервераМодуль контролирует набор и ожидает, что Клиент TCP подключит данные, отправленные последовательным устройством, передаст всем успешно связанным клиентам через модуль.

Режим UDPМодуль отправляет данные серийного устройства на сетевое устройство. Модуль контролирует порт и отправляет полученные данные на последовательное устройство.

Применение модулей IoT USR-TCP232-ED2

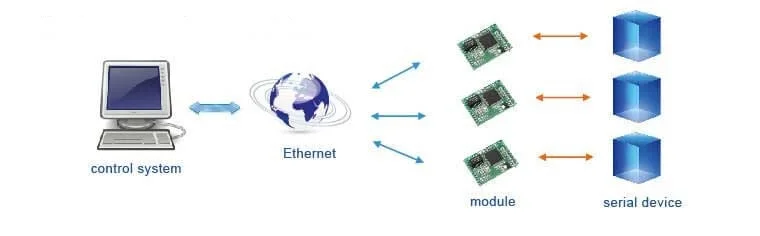

Удаленное управление несколькими серийными устройствами

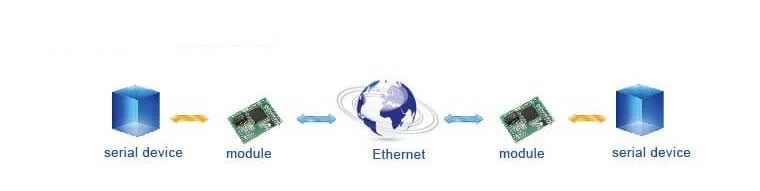

Используйте сеть для расширения расстояния последовательной связи

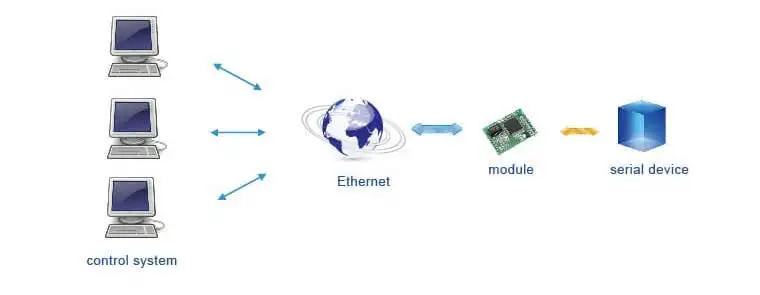

Несколько ПК для удаленного управления серийным устройством

Различные настройки параметров
Загрузите программное обеспечение настройки, найдите модули Ethernet в локальной сети через последовательный порт сервера IP, имя, MAC адрес или номер версии. Затем установите необходимые вам параметры, в противном случае сохраните значение по умолчанию.Настройки веб-страницы1. Откройте браузер и введите ip-адрес по умолчанию модуля Ethernet. 2. Откройте страницу входа в последовательный сервер, введите имя пользователя и пароль (по умолчанию admin).3. После настройки параметра нажмите «сохранить» и «перезагрузка», затем установка начнет действовать.Настройки команды Serial AT
Пользователь может установить параметр самостоятельно модулем, не пройдя через другой компьютер для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. На команда может удовлетворить спрос. После того, как MCU соединяет последовательный Серверный модуль с помощью TTL (UART), MCU может настроить настройки по команде.
